Automatinė PS PP ekstruderio linija

Siųsti užklausą

Aprašymas

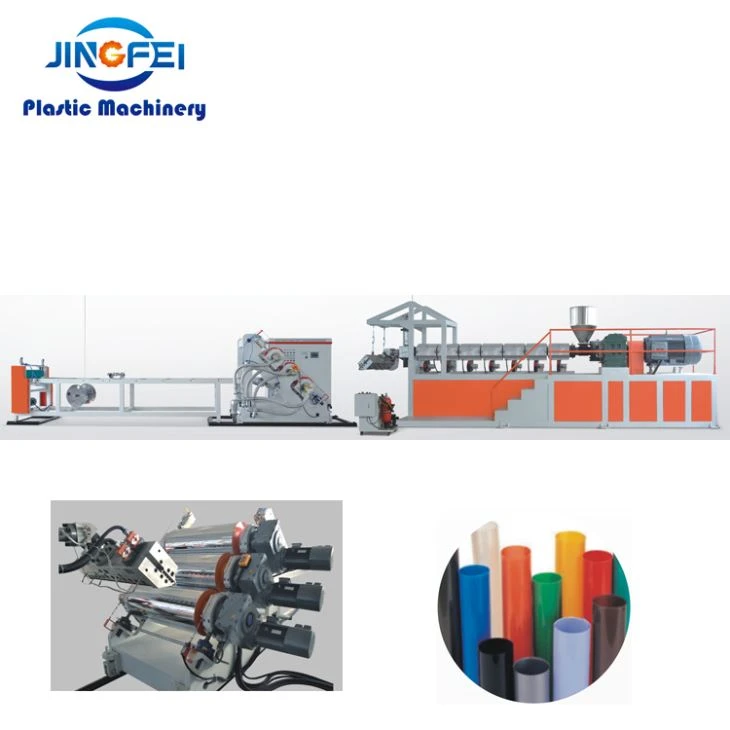

JH -800/110 automatinė PS PP ekstruderio linija

Paveikslėlis skirtas tik nuorodoms. Prašome atsižvelgti į faktinę mašiną!

PARAIŠKA:

Mes priimame pažangias tarptautines technologijas ir įgyvendiname nemažas naujoves kurdami, gamindami ir gamindami NUP serijos plastikinių lakštų ekstruderį. Mašina daugiausia naudojama dviejų arba trijų sluoksnių PP, PS ir PE plastikinių lakštų gamybai. Tada lakštą galima imti gaminti, pavyzdžiui, vienkartinius puodelius, želė puodelius, plastikines pakavimo talpyklas, bylas ir pan.

TECHNINIS APTIKLINIMAS:
I．OUTLINE

1. Naudojimo sąlyga	Galia	380V / 3P / 50Hz
	Vanduo	10 ℃ –12 ℃, 15m3 / h arba 20 ℃ –25 ℃, 30m3 / h
2. Tinkama medžiaga		PP. PS. PE
3. Lapo specifikacija		L = 700–800 mm, δ = 0,25–2,5 mm
4. Maks. Talpa		200–250 kg / val
5. Bendra galia		Apie 200kw
6. Visas matmuo		15m * 2m * 2,2m
7. Bendras svoris		Apie 9000 kg

II． ĮRANGOS SĄRAŠAS

1. Ekstruderio varžtas
2. Ekrano keitiklis	1 vienetas
3. Miršta galva	1 vienetas
4. Pavarų pompa	1 vienetas
5. Trijų ritinių kalendorius	1 vienetas
6. Aušinimo laikiklis	1 vienetas
7. Išmetimas	1 vienetas
8. Pjoviklis	1 vienetas
9. Elektrinė valdymo sistema	1 komplektas
10. Medžiagų pakrovimo sistema

III．DETALI TECHNINĖ SPECIFIKACIJA:

1. Atsukite ekstruderį	Variklis	110 kW / 6 pakopų „Siemens“
	Inverteris	Delta 110kw
	Nitrido sluoksnio storis	0,5–0,8 mm
	Pavarų dėžės išėjimas	200r / min
	Pavarų dėžė prie variklio	Tiesioginis ryšys
	Varžto skersmuo	110mm
	L / D	32: 1
	Varžtas Maks. greičiu	300r / min
	Sraigtinio šerdies medžiaga	40CrNiMoA
	Sraigtinė medžiaga	38CrMnAIA
	Varžtų kietumas	HV950-1050
	Sraigto šiurkštumas	Ra≤1,6um
	Sraigtinė šildymo galia	30 kw
2. Ekrano keitiklis	Važiavimo tipas	Hidraulinė pavara su hidrauline stotimi
	Šildymo būdas	Nerūdijančio plieno kaitinimo strypai
	Konstrukcijos tipas	Dvigubos slydimo plokštės automatinis keitimas
3. Miršta galva	T-die struktūra	Drabužių kabyklos tipas
	Plotis	L = 800mm
	Šildymo zona	5 zonos
	Šildymo galia	16 kW
	Štampo galvos medžiaga	5CrNimo
4. Trijų ritinių kalendorius	Kalendoriaus tipas	„45 laipsnių“ įstrižasis tipas
	Ritinio dydis	Φ450mm
	Paviršiaus nelygumai	Ra≤0.015um
	Paviršiaus kietumas	HRC≥58
	Chromo danga	≥0,1mm
	Transmisijos tipas	Atskira pavara
	Pavarų dėžė	„Zhejiang Evergear“
	Kintamosios srovės variklis	„Zhejiang Evergear“ 2,2 kW
	Reguliuojamas spragos metodas	Hidraulinės alyvos cilindras
	Volelio guolis	Japonijos NSK
	Rėmas	Vienas blokas iš kieto plieno
	Sukimosi jungtis	Flanšo tipas
	Su ritininio temperatūros reguliatoriaus sistema
5. Aušinimo laikiklis	Laikiklio ilgis	5 m
	Volelis	Aliuminis oksiduotas, poliruotas.
	Dydis	Φ70 × 1000mm
	Kraštų apipjaustymo įtaisai	3 peiliai, reguliuojami.
	Kraštų perdirbimo apvija	1 vienetas
6. Vežimo įrenginys	Vežimo volas	Aukštyn guma, žemyn plienas
	Guminės ritininės medžiagos	Nitrilo kaučiukas
	Ritinio dydis	Ф200mm × 1000mm
	Variklis	2,2 kW „Siemens“
	Pavarų dėžė	„Zhejiang Evergear“
7. Pjoviklis	Darbinis tipas	Dviejų padėčių pasukimas
	Varomasis variklis	Alyvos variklis
	Maks. apvijos skersmuo	Ф1000mm
	Apvijos greitis	0,3-30m / min
	Apvijos greitis	0,3-30m / min
8. Elektrinė sistema	Ekrano lietimas	Taivanas Weinview
	PLC	„Mitsubishi“
	Rangovas	Schneideris
	Relė	Schneideris
	Temp. Valdiklis	Japonijos omronas
	Pertraukiklis	Schneideris
	Oro jungiklis	Kinijos chintas
	Mygtukai ir lemputės	Kinijos chintas
9.Krovimo sistema	Keliamoji galia	50–600 kg / val
	Darbo tipas	Sraigtinis tipas
	Galia	2,2 kw

Ⅳ． Atsarginės dalys

1. Prisukite įrankį	1 komplektas
2. Stiebo galvos įrankis	1 komplektas
3. Pavarų dėžės alyvos sandariklis	1 komplektas
4. Ekrano keitiklio šildytuvas	4 vnt
5. Dietagalvio šildytuvas	4 vnt
6. Sraigtinis šildytuvas	4 vnt
7. Temp. Valdiklis	1 vnt
8. Rangovas	2 vnt
9. Atsakykite	2 vnt
